吊挂弹簧（吊簧 / 悬挂弹簧） 是振动设备（吊挂式直线筛、振动给料机、料斗）专*的悬挂支撑 + 减振元件，替代座式弹簧，把筛体 / 设备吊在支架 / 横梁上，既承重、又隔振、还设备正常振动，不把振动传到机架 / 厂房。

重要结构（标准款）

· 主体：圆柱螺旋压缩钢簧（60Si2Mn 弹簧钢，*常用）

· 配件：上下吊环 / 吊钩、防摆拉杆 / 防摆锤、锁紧螺母、缓冲橡胶垫、钢丝绳（可选）

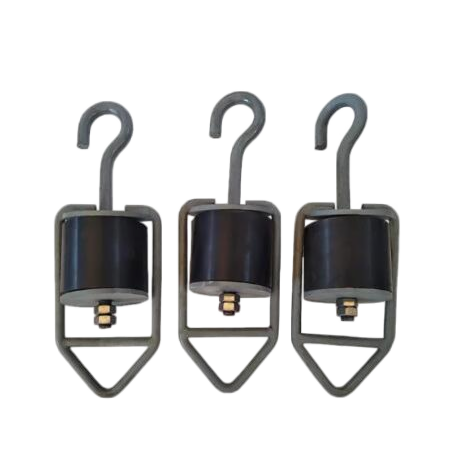

· 类型：纯钢吊簧、橡胶吊簧、复合吊簧（钢 + 橡胶）

关键参数（必须算对）

1. 单簧载荷：设备总重（自重 + 满料）÷ 吊簧数量，预留 1.2~1.5 倍安全系数

2. 刚度 / 预压量：工作预压量 = 自由高度的15%~25%（保证振幅稳定、不脱钩、不顶死）

3. 频率匹配：吊簧固有频率要低于设备工作频率（1.414 倍以下），避免共振

4. 规格（常用）：

o 钢丝直径：φ8~φ20mm

o 外径：φ80~φ180mm

o 自由高度：150~350mm

o 常见型号：D80×180、D100×200、D120×250、D140×300

安装规范（必看，防断簧 / 脱钩）

1. 数量与对称：4/6/8 点均匀吊挂，对称布置、受力均衡，同组吊簧刚度偏差≤5%（同批次、同型号）

2. 位置：垂直吊挂，尽量与设备重心重合；加防摆拉杆 / 防摆锤，防止筛体横向摆动、吊簧扭曲

3. 预压调整：安装后调螺母，让每根吊簧预压量一致，保证筛体水平

4. 固定：上下吊钩 / 吊环用高强度螺栓 + 防松螺母，横梁 / 支架加加强板，避免撕裂

常见故障与维护

· 断簧：载荷过大、刚度不匹配、偏载、材质差 → 换 60Si2MnA、校核载荷、整组更换

· 脱钩 / 松动：防松不到位、预压不足 → 双螺母 + 弹簧垫、调预压

· 摆动大：防摆缺失、吊簧不等高 → 加防摆、调水平

· 维护：定期检查预压、紧固、防锈（涂油 / 镀锌）

六、适用设备

· 吊挂式直线振动筛、振动给料机、振动输送机

· 料斗 / 料仓悬挂、振动平台、轻型筛分设备
